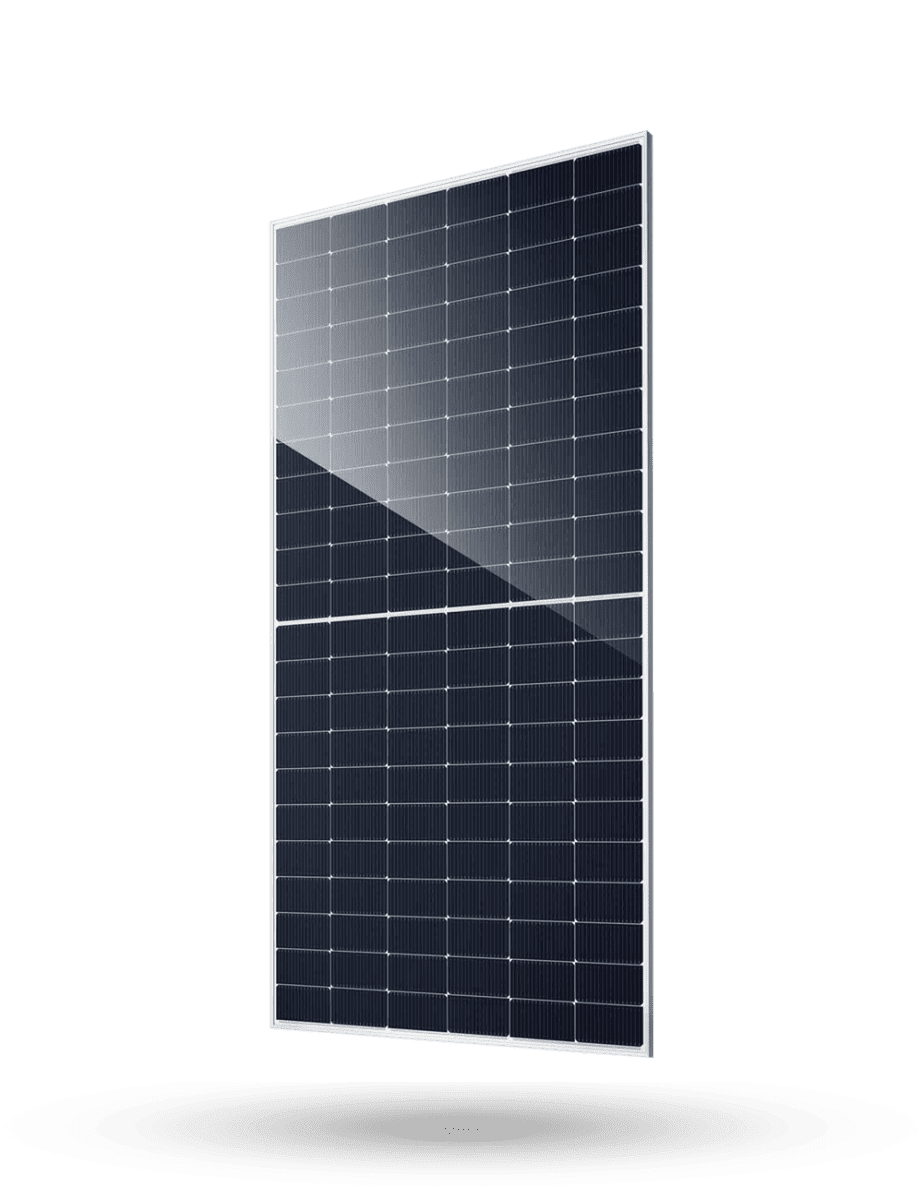

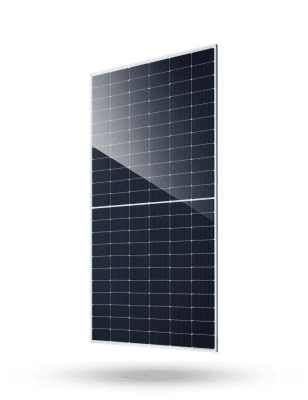

JAM66D45-615/LB är JA Solars storformatspanel i DeepBlue 4.0 Pro-serien och ger 615 W från framsidan. Både fram- och baksida är av glas och baksidan tar också vara på ljus som studsar upp från marken – ett tillskott på markställningar och carportar och på platta tak med ljust underlag. Med 2382 × 1134 mm per panel behövs färre paneler för samma effekt vilket kortar montaget i större anläggningar.
I korthet
- ✓615 W per panel – 22,8 % verkningsgrad på 2,7 m² ger hög effekt med färre paneler att montera.
- ✓Produktion från två håll – bifacialitet 80 ± 5 %; med 135 W/m² mot baksidan (BNPI) ger panelen 675 W.
- ✓2,0 + 2,0 mm glas – styv konstruktion för 5400 Pa snölast och 2400 Pa sug från vind.
- ✓N-typ Bycium+-celler – högst 1 % degradering år 1 och 0,4 % per år därefter.
- ✓Garanti från JA Solar – 12 år på själva panelen och minst 87,4 % kvar av effekten efter 30 år.
Teknisk data
| Elektriska data (STC) |
| Maxeffekt (Pmax) | 615 W |
| Effekttolerans | 0 till +3 % |
| Modulverkningsgrad | 22,8 % |
| Tomgångsspänning (Voc) | 48,30 V |
| Spänning vid maxeffekt (Vmp) | 39,96 V |
| Kortslutningsström (Isc) | 16,10 A |
| Ström vid maxeffekt (Imp) | 15,39 A |
| Temperaturkoefficient Pmax | −0,290 %/°C |
| Temperaturkoefficient Voc | −0,250 %/°C |
| Temperaturkoefficient Isc | +0,045 %/°C |
| Max systemspänning | 1500 V DC |
| Max seriesäkring | 35 A |
| Bifacial (BNPI: 1000 W/m² fram och 135 W/m² bak) |
| Bifacialitet | 80 ± 5 % |
| Maxeffekt vid BNPI | 675 W |
| Isc / Imp vid BNPI | 17,68 A / 16,90 A |
| Mekaniska data |
| Celltyp | N-typ mono (Bycium+ 16BB) halvceller |
| Antal celler | 132 (6 × 22) |
| Mått (L × B × D) | 2382 × 1134 × 30 mm |
| Vikt | 32,8 kg |
| Glas | 2,0 mm fram (antireflex) + 2,0 mm bak (värmeförstärkt) |
| Ram | Anodiserad aluminium (silver) |
| Kopplingsdosa | IP68 med 3 dioder |
| Kontakt | QC 4.10-351 / MC4-EVO2A |
| Kabelarea | 4 mm² |
| Kabellängd | Liggande 1400 mm (+) / 1400 mm (−); stående 400 mm (+) / 200 mm (−) |
| Max last fram / bak | 5400 Pa / 2400 Pa |
| Drifttemperatur | −40 till +70 °C |
| Skyddsklass | Klass II |
| Garanti |
| Produktgaranti | 12 år |
| Effektgaranti | 30 år linjär |
| Degradering | Högst 1 % år 1 och därefter 0,4 % per år |
| Effekt efter 30 år | Minst 87,4 % |
Bra att veta
- Solpaneler säljs med ett minimiantal om tio stycken.
- En hel pall rymmer 36 paneler.
- Elektriska data gäller vid STC (1000 W/m² och 25 °C celltemperatur) enligt JA Solars datablad (Global-EN-20260610A).
- Merproduktionen från baksidan beror på underlaget och monteringshöjden – ljus mark eller ljust tak ger mest.
