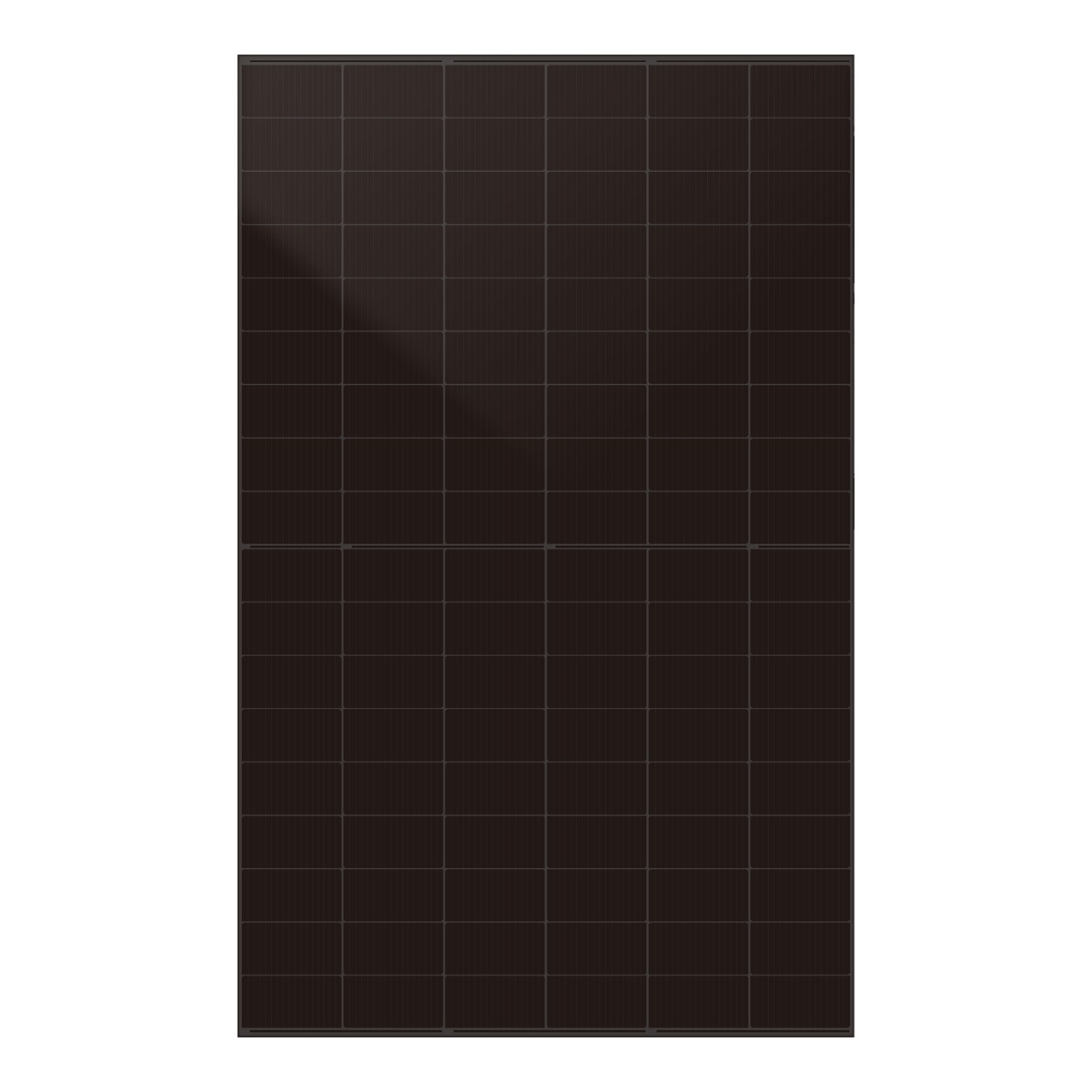

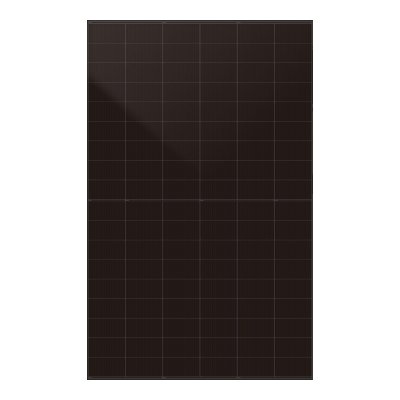

Söker du en kraftfull panel som ändå smälter in på taket? DHN-54Z16/DG(BB) från DAH Solar ger 500 W och har svart ram och svarta celler så att hela ytan blir mörk och jämn. Bakom framglaset sitter N-typ-celler med TOPCon-teknik och även baksidan är av glas – panelen är bifacial och kan alltså fånga ljus som studsar upp från underlaget. Den mäter 1962 × 1134 × 30 mm och väger 26,6 kg.
I korthet
- ✓500 W på 2,2 m² – 22,47 % verkningsgrad motsvarar ungefär 225 watt per kvadratmeter.
- ✓Produktion från två håll – bifacialitet 80 ± 5 %; med 15 % extra ljus mot baksidan anger DAH Solar 575 W.
- ✓N-typ TOPCon – högst 1,0 % effektförlust det första året och sedan högst 0,4 % per år.
- ✓Stabil glas-glas-panel – klarar 5400 Pa snölast och 2400 Pa vindsug enligt databladet.
- ✓Lång garanti – 25 år på själva panelen och minst 87,4 % av effekten kvar efter 30 år.
Teknisk data
| Elektriska data (STC) |
| Maxeffekt (Pmax) | 500 W |
| Modulverkningsgrad | 22,47 % |
| Tomgångsspänning (Voc) | 39,9 V |
| Spänning vid maxeffekt (Vmp) | 33,9 V |
| Kortslutningsström (Isc) | 15,70 A |
| Ström vid maxeffekt (Imp) | 14,75 A |
| Temperaturkoefficient Pmax | −0,29 %/°C |
| Temperaturkoefficient Voc | −0,25 %/°C |
| Temperaturkoefficient Isc | +0,046 %/°C |
| Max systemspänning | 1500 V DC |
| Max seriesäkring | 30 A |
| Elektriska data (NOCT: 800 W/m² och 20 °C luft) |
| Maxeffekt | 376 W |
| Voc / Vmp | 37,9 V / 32,2 V |
| Isc / Imp | 12,68 A / 11,68 A |
| Nominell celltemperatur (NOCT) | 45 ± 2 °C |
| Bifacial (extra ljus mot baksidan) |
| Bifacialitet | 80 ± 5 % |
| Effekt vid +5 % / +15 % / +25 % | 525 W / 575 W / 625 W |
| Mekaniska data |
| Celltyp | N-typ TOPCon monokristallin (182 × 105 mm) |
| Antal celler | 108 (6 × 18) |
| Mått (L × B × D) | 1962 × 1134 × 30 mm |
| Vikt | 26,6 kg |
| Konstruktion | Glas-glas och bifacial |
| Glas | 2,0 mm högtransparent glas med antireflexbehandling |
| Färg | Helsvart (svart ram och svarta celler) |
| Kopplingsdosa | IP68 med 3 bypassdioder |
| Kontakt | MC4-kompatibel |
| Kabel | 4,0 mm² och 300 / 200 mm lång |
| Last fram / bak | 5400 Pa snö / 2400 Pa vind |
| Drifttemperatur | −40 till +85 °C |
| Användningsklass | Klass A |
| Förpackning | 36 paneler per pall |
| Garanti (DAH Solar) |
| Produktgaranti | 25 år (material och utförande) |
| Effektgaranti | 30 år linjär |
| Degradering | Högst 1,0 % år 1 och därefter högst 0,4 % per år |
| Effekt efter 30 år | Minst 87,4 % |
| Certifieringar |
| Produkt | IEC 61215 / IEC 61730 / CE |
| Tillverkning | ISO 9001 / ISO 14001 / ISO 45001 |
Bra att veta
- Solpaneler säljs med ett minimiantal om tio stycken.
- En hel pall rymmer 36 paneler.
- Elektriska data gäller vid STC (1000 W/m² och 25 °C celltemperatur och AM1,5) enligt DAH Solars datablad EN-DHN-54Z16-DG(BB)-490~520W.
- Garantitiderna framgår av DAH Solars garantivillkor för 48/54/56/60-cellsmoduler (2026-01-26) som omfattar DHN-54Z16.
- Hur mycket baksidan tillför beror på underlaget och monteringshöjden – ljus mark eller ljust tak ger mest.
- Anslutningskablarna är korta (300 / 200 mm) – planera panelernas placering och eventuella förlängningskablar i förväg.
Installation av Optosolar
Bor du i Västra Götalands län och behöver hjälp med installation? Välkommen att kontakta oss så tar vi fram ett förslag.
Skicka en intresseanmälan för installation »
Dokument
Om tillverkaren
DAH Solar
Tier 1 – BloombergNEFDAH Solar startade 2009 i Hefei i Kina och har vuxit till en tillverkare med omkring 20 GW årlig kapacitet och kunder på över 120 marknader. Företaget tar fram både solceller och färdiga paneler och klassas som Tier 1 av BloombergNEF. För europeiska kunder finns ett eget lager i Rotterdam sedan 2019.
