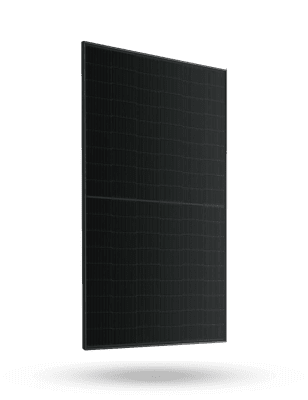

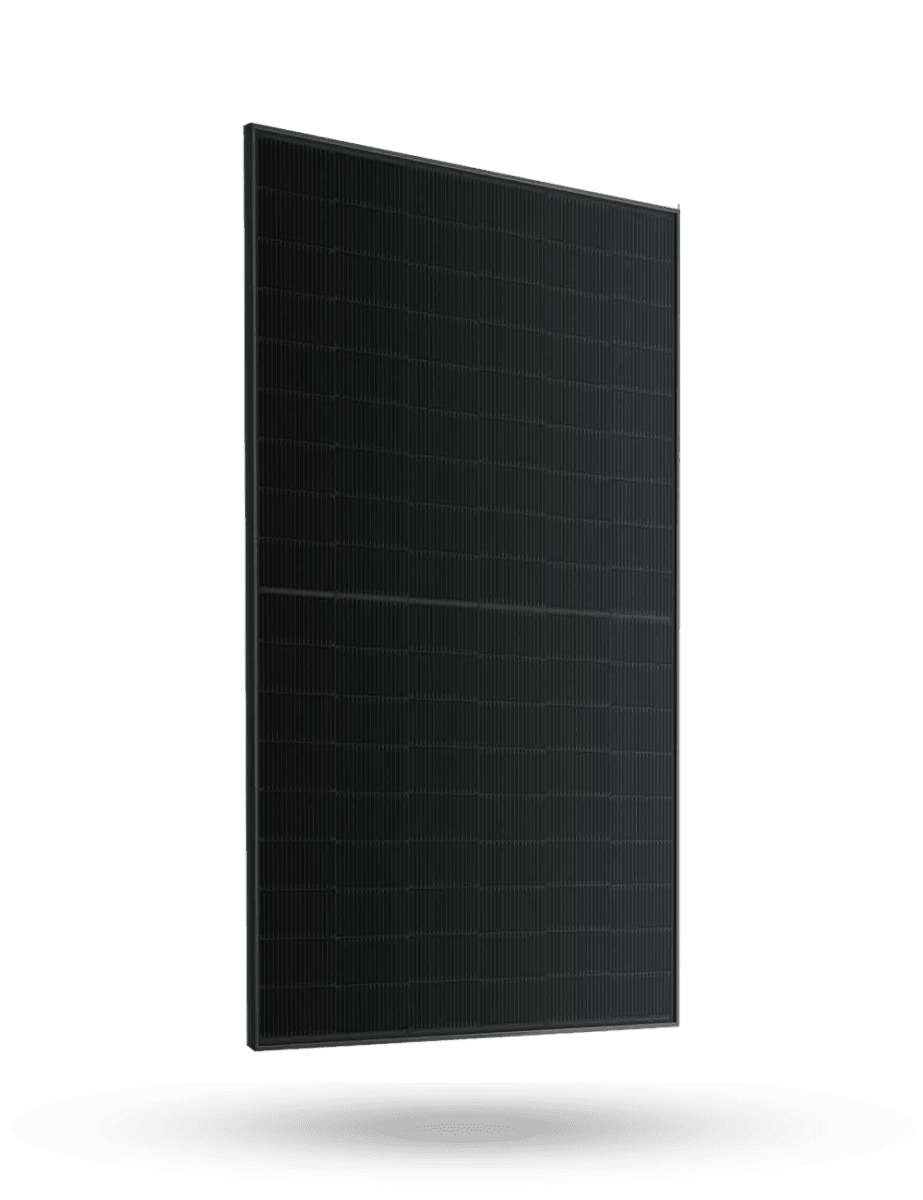

Vill du att taket ska se ut som en enda mörk yta? JAM54D41-460/LR från JA Solar har både ram och celler och baksida i svart och levererar 460 W per panel. Den hör till DeepBlue 4.0 Pro-serien och har n-typ-celler inkapslade mellan två glasskivor. Måtten 1762 × 1134 mm och vikten 22 kg gör den smidig att bära och montera på ett villatak.
I korthet
- ✓Mycket effekt per takyta – 460 W på 2,0 m² motsvarar omkring 230 watt per kvadratmeter (23,0 % verkningsgrad).
- ✓Celler av n-typ – tappar högst 1 % det första året och sedan 0,4 % per år.
- ✓Glas på båda sidor – 1,6 mm glas fram och bak ger en styv och tät panel dimensionerad för 3600 Pa last (säkerhetsfaktor 1,5).
- ✓Helt i svart – ram och celler och baksida i samma mörka ton smälter in på mörka takpannor.
- ✓Garanti från JA Solar – 25 år på själva panelen och minst 87,4 % kvar av effekten efter 30 år.
Teknisk data
| Elektriska data (STC) |
| Maxeffekt (Pmax) | 460 W |
| Effekttolerans | −5 till +10 W |
| Modulverkningsgrad | 23,0 % |
| Tomgångsspänning (Voc) | 40,60 V |
| Spänning vid maxeffekt (Vmp) | 33,68 V |
| Kortslutningsström (Isc) | 14,43 A |
| Ström vid maxeffekt (Imp) | 13,66 A |
| Effekt vid svagt ljus (200 W/m²) | 89,26 W |
| Temperaturkoefficient Pmax | −0,290 %/°C |
| Temperaturkoefficient Voc | −0,250 %/°C |
| Temperaturkoefficient Isc | +0,045 %/°C |
| Max systemspänning | 1500 V DC |
| Max seriesäkring | 25 A |
| Mekaniska data |
| Celltyp | N-typ mono (Bycium+ 16BB) halvceller |
| Antal celler | 108 (6 × 18) |
| Mått (L × B × D) | 1762 × 1134 × 30 mm |
| Vikt | 22 kg |
| Glas | 1,6 mm fram + 1,6 mm bak (glas-glas och enkelsidig) |
| Färg | Helsvart (ram och celler och baksida) |
| Kopplingsdosa | IP68 med 3 dioder |
| Kontakt | Stäubli PV-KST4-EVO2A / PV-KBT4-EVO2A eller QC Solar QC4.10-351 / QC4.10-35 |
| Kabelarea | 4 mm² (IEC) / 12 AWG (UL) |
| Kabellängd | Liggande 1200 mm (+) / 1200 mm (−); stående 400 mm (+) / 200 mm (−) |
| Designlast fram / bak | 3600 Pa / 1600 Pa (säkerhetsfaktor 1,5) |
| Drifttemperatur | −40 till +70 °C |
| NOCT | 45 ± 2 °C |
| Skyddsklass | Klass II |
| Brandklass | UL Type 38 / Class C |
| Garanti |
| Produktgaranti | 25 år |
| Effektgaranti | 30 år linjär |
| Degradering | Högst 1 % år 1 och därefter 0,4 % per år |
| Effekt efter 30 år | Minst 87,4 % |
Bra att veta
- Solpaneler säljs med ett minimiantal om tio stycken.
- En hel pall rymmer 36 paneler.
- Elektriska data gäller vid STC (1000 W/m² och 25 °C celltemperatur) enligt JA Solars datablad för JAM54D41 LR (Aus-EN-20260615A).
- Garantitiden på 25 år för JAM54D41-XXX/LR framgår av JA Solars garantivillkor (A/14).
Installation av Optosolar
Bor du i Västra Götalands län och behöver hjälp med installation? Välkommen att kontakta oss så tar vi fram ett förslag.
Skicka en intresseanmälan för installation »
Dokument
Om tillverkaren
JA Solar
Silver – topp 15 % EcoVadisSedan starten 2005 har JA Solar vuxit till en av de största solpanelstillverkarna i världen och levererar till kunder i mer än 100 länder. Företaget tillverkar själv kiselskivor och solceller och sätter ihop panelerna i egna fabriker – det gör kvaliteten jämn och varje panel spårbar. Hållbarhetsarbetet granskas av EcoVadis och har gett JA Solar betyget silver – en nivå som bara de 15 % bäst bedömda företagen når.
